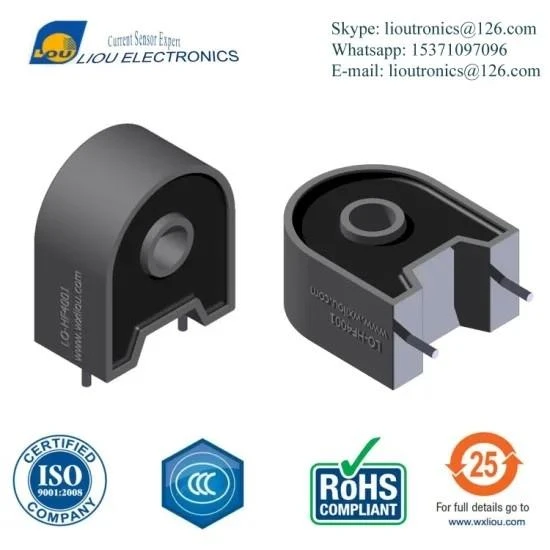

Сензор струје високе фреквенције

Опис ¨ 47-5000 Хз, једнофазни, сензор наизменичне струје ¨ Номинални до 50А ¨ Динамички опсег од 10 до 50Амп ¨ Линеарност ≤0,1 Фазна грешка ГГ лт; 15 ГГ # 39; ¨ Коефицијент врло ниске температуре ¨ Удовољава систему топлотне изолације УЛ класе Б (130ºЦ) ¨ Испуњава УЛ 94В-0 ресистанце Отпор изолације наизменичне струје: 3,75КВ за 60с ...

Представљање производа

Опис

¨ 47-5000 Хз, једнофазни, сензор наизменичне струје

Номинални до 50А

¨ Динамички опсег од 10 до 50Амп

¨ Линеарност ≤0,1 Фазна грешка ГГ лт; 15 ГГ # 39;

¨ Врло низак коефицијент температуре

Одговара УЛ класи Б (130ºЦ) систему топлотне изолације

Испуњава УЛ 94В-0

Ресистанце Отпор изолације наизменичне струје: 3.75КВ за 60с

¨ Велика густина струје

Карактеристике

• Пребацивање напајања

• Контроле мотора

• Надзор напајања

• Енергетски менаџмент

• Надзор алтернативне енергије

Механичка спецификација

ЕЛЕКТРИЧНЕ КАРАКТЕРИСТИКЕ НА 25ºЦ
Број модела	Претвара рацију	Ипри1	Иоут2	E-T3	РС	Линеарност	ЛС4	Тежина	Фреквенција домет
Број модела	Претвара рацију	Појачала	мА	В-уС	Ома (макс.)		Х (Мин)	(g)	(Хз)
ЛО-ХФ4001	1:1200	50	42	3000	40	≤0.1	10	20	47-5K

Белешка

1.Ипри=Називна примарна струја.
2.Иоут=Називна секундарна струја.
3.ЕТ се налази само на Би-Полар
4.Лс=Секундарна индуктивност
Завршне опције отпорника

Ипри (појачала)	Завршни отпорник (ома)	E0(V)
10	80	0.667
20	40	0.667
50	16	0.667

1.ЕТ=(Е0 * 1 / ф) / 2 (само Би-Полар)
2.Е0=ИП * (Рб / Тр)
3. Е0=Излаз В Ип=При.Тренутно Тр=Однос окрета ф=фреквенција Рб=Терм Рес

АПСОЛУТНИ МАКСИМУМ ОЦЕНЕ
Радни опсег температуре слободног ваздуха	-40 ° Ц до 85 ° Ц
Температура складиштења	-40 ° Ц до 100 ° Ц
